產品型號： U9912 脈沖式線圈測試儀
脈沖電壓： 25V~2000V， 5V步進，5%±10V
電感測試范圍： ≥0.5uH
脈沖能量： 最大 0.04焦耳
采樣率： 最高200Msps, 11級可調
判定方法： 面積、面積差、電暈放電、相位差、波形比對
高壓通道數： 1
200Msps高速取樣率以及出色的測試重復性，可以測試最低0.5uH小電感。

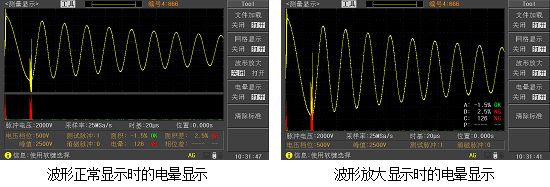

高達200Msps采樣率，精確提取電暈信息，配備電暈顯示功能，使電暈信息一目了然，對產品性能做到防患于未然。
| 性能指標 | ||||
| 型號 | U9912 | U9915 | ||
| 脈沖電壓 | 25V~2000V， 5V步進，5%±10V | 25V~5000V， 5V步進，5%±10V | ||
| 電感測試范圍 | ≥0.5uH | |||
| 脈沖能量 | 最大 0.04焦耳 | 最大 0.25焦耳 | ||
| 測量速度 | 最高15次/秒 | |||
| 施加脈沖數 | 測試脈沖最多32次，消磁脈沖最多8次 | |||
| 輸入阻抗 | 10M | |||
| 顯示器 | 800x480點65k色TFT, 波形顯示范圍650x256，支持1.5倍放大顯示 | |||
| 波形采集 | 采樣率: 最高200Msps, 11級可調 ; 分辨率: 8 Bits; 存儲深度:6500字節 ; 樣本平均:1-32 | |||
| 判定方法 | 面積、面積差、電暈放電、相位差、波形比對 | |||
| 測量重復精度 | ±1% | |||
| 波形測量 | 波形的電壓，波形的頻率，波形的時間 | |||
| 觸發方式 | 手動觸發（包含腳控），外部觸發，內部觸發，總線觸發 | |||
| 判別輸出 | OK/NG 顯示，LED 燈指示，蜂鳴器報警 | |||
| 測量統計 | 含測量時間和測量結果的統計功能，最多保存20000條 | |||
| 存儲器 | 內部 | 150組（標準波形數據和測量設置參數） | ||
| U盤 | 600組（標準波形數據和測量設置參數） | |||
| 接口 | HANDLER（START,STOP,PASS,FAIL ,BUSY,EOC） USB Slave，RS232C IEEE488（選件） USB Host（支持保存BMP、GIF、PNG和CSV文件，支持固件升級） | |||
| 電源 | ||||
| 供電電源 | 220V±10% 50Hz±5% | |||
| 電源功耗 | ≤50VA | |||
| 通用條件 | ||||
| 工作環境 | 溫度 | 0℃ - 40℃ | ||
| 濕度 | ≤75% R.H. | |||
| 重量 | 7.5Kg | |||
| 尺寸(WxHxD) | 400mmx 132mmx350mm | |||
