影響熱電偶感溫線在測試溫度時產生的測量誤差只有兩點：線的材料和焊球的結合。
當熱電偶線的兩個熱電偶絲材料成份確定后，熱電勢的大小只與熱電偶的接球點溫度差有關，與熱電偶的長度和直徑無關，所以焊球的處理往往是測量精度的關鍵。

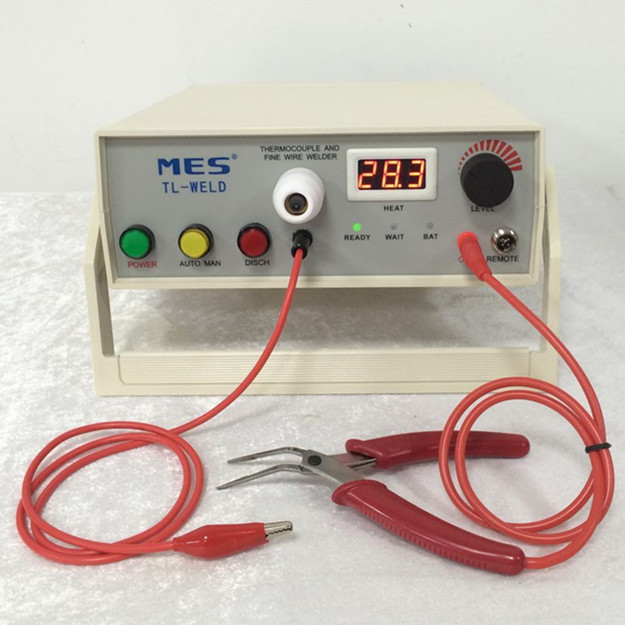

TL-WELD熱電偶點焊機是根據熱電偶焊點焊接時所需而專業生產的，具有高質量焊接性能和使用時的便利性，同時也是有著高的性價比。
1、 POWER鍵: 電源啟動開關.當開關接通時POWER鍵有燈亮和燈不亮兩種情況，燈點亮表示連接外接電源（ ）供電使用，燈不亮就表示內部充電電池供電使用。
2、 AUTO/MAN鍵: 氬氣控制模式開關。AUTO為自動送氬氣模式；MAN為手動控制操作模式，在MAN模式狀態下通過REMOTE鍵遙控操作控制氬氣的送與關來達到節省資源的目的，建議在一般使用時設定在MAN模式。
3、 DISCH鍵: 手動調節焊接熱量按鍵，當熱量需從高點轉換調節到低點使用時應先按該鍵釋放多余熱量直到WAIT燈亮為止（HEAT屏幕數值也會實時變化），請小心使用該鍵/WAIT燈亮禁止按下DISCH鍵，長按會導致內部器件或電源損壞/
4、 焊接電極: 該電極和氬氣保護罩是本公司根據對焊接出高質量熱電偶時所需的氬氣保護裝置和操作便利化所定做的，在方便使用時更方便配件耗材的更換。當READY燈亮?xí)r，OUT鍵連接的焊接鉗夾住待焊的熱電偶線往電極觸焊，焊接時為防止傷害眼睛請配戴防護眼鏡。
5、 HEAT屏幕: 實時熱量數值顯示，通過觀看屏幕數值更加準確定位焊接不同大小線徑的
熱電偶所需的熱量，避免傳統的操作不便；同時在調節LEVEL旋鈕時更能直觀清楚得知熱量到達的實際程度，避免傳統機子由于受LEVEL旋鈕質量問題帶來的不便。
6、 READY指示燈: 該指示燈亮?xí)r，表示可進入焊接狀態，焊接操作有效。
7、 WAIT指示燈: 該指示燈亮?xí)r，表示熱量能量正在充或放，為非焊接狀態。
8、 BAT指示燈: 該指示燈亮?xí)r，表示供電電力不足，請充電或外接電源。
9、 LEVEL旋鈕: 熱量大小控制旋鈕，由于焊接時不同的熱電偶線徑大小所需的熱量不同，調節LEVEL旋鈕到適當?shù)奈恢玫盟璧臒崮埽瑫r操作DISCH鍵和觀看HEAT屏幕顯示值來配合精準的定位。
10、 OUT輸出端口: 焊接電源輸出端口，連接電焊鉗鉗夾熱電偶線觸碰焊接電極進行焊接操作。
11、 REMOTE端口:腳踏開關連接端口，配合AUTO/MAN氬氣控制模式開關設為MAN狀態時使用，作氬氣輸出的手動開關控制。
12、 AIR PRESSURE旋鈕: 調節電極保護氬氣輸出的大小，同時在REMOTE腳踏開關操作時，調節該旋鈕到適當?shù)奈恢每捎行У匾种茪鍤廨敵鏊查g氣壓的沖力。
13、 AIR IN輸入端口: 氬氣輸入端口。
14、 INPUT插座端口: 外接電源輸入端口，輸入電壓為AC90-265V/50-60HZ
操作步驟
一， 有氬氣焊接：先接通好氬氣管線，接電源線并插上電源（使用內置電源時這步不用），打開電源開關POWER鍵，根據要焊接的熱電偶線經大小來調節好所需的熱能（調節LEVEL旋鈕定位），選擇好AUTO/MAN鍵（一般使用MAN檔），打開氬氣并調試AIR PRESSURE旋鈕到適當位置，連接腳踏開關（接REMOTE端口），插上電焊鉗（插到OUT輸出端），戴上防護眼鏡，用電焊鉗同時夾住要焊的兩根裸熱電偶線（注意：此時夾住的兩根裸熱電偶線應盡量拼湊，線外端平齊，同時線外端與鉗夾咀保持一定距離，距離短時會造成焊接時因線體收縮成球時沾上鉗子，距離長時會造成焊球離線體之間的裸線過長，破壞美觀和裸線過長容易短接影響測量），最后啟動腳踏開關并把夾好的熱電偶線往焊接電極上碰進行焊接，完美的焊球就出來了。
二， 無氬氣焊接：連接電源，打開電源開關，調節LEVEL旋鈕定位，插上電焊鉗，戴上防護眼鏡，夾住要焊的兩根裸熱電偶線，最后把夾好的熱電偶線往焊接電極上碰進行焊接。
技術規格：
焊接范圍：0.10-3.00mm(有效焊接)
輸入電壓：AC220V 50HZ
體積：280mm(L)X238mm(W)X90mm（H）
重量：約5Kg
標準配件：
1， 電焊鉗1把
2， 保護眼鏡1個
3， 電源線1條
4， 備用碳極1個
5， 保險管和調批各一個
6， 腳踏開關1個
