首頁 > 產品展示 > 分布光度計/配光曲線測試

燈具旋轉分布光度計測試系統采用探測器靜止,轉動燈具的測量原理,實現光源或燈具各個方向上的光強分布測量,滿足CIE、IESNA等國際、國內標準等要求,配不同軟件實現C-γ、A-α和B-β等多種測量方式。

去淘寶訂購

產品詳情



技 術 說 明

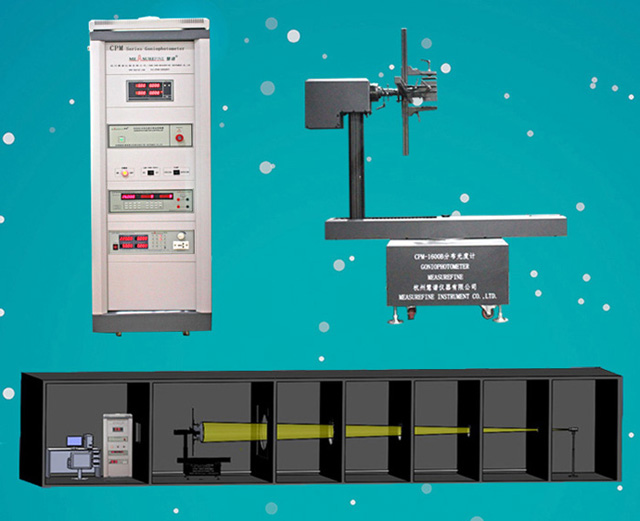

一、燈具旋轉分布光度計測試系統


       采用探測器靜止,轉動燈具的測量原理,實現光源或燈具各個方向上的光強分布測量,滿足CIE、IESNA等國際、國內標準等要求,配不同軟件實現C-γ、A-α和B-β等多種測量方式。


優點一:自主設計了計算機控制的高精度兩軸連續旋轉燈具工作臺,有效消除了現有結構來回轉向間隙,采用高導電率的金屬制成具有錯層結構的導電滑環,隔離驅動電路和控制電路,消除了大電流對控制電路的干擾,實現了燈具的三維平穩運動,顯著地提高了整機的可靠性與測量精度。


優點二:創新設計了金屬電熱膜環繞加熱恒溫腔,加熱場分布更加均勻,并通過模糊控制算法控制金屬導電膜電流大小,使恒溫控制更加快速、穩定,大大減少了測試系統溫度波動,保證了光電轉換的準確,提高了分布光度計的精準度。


優點三:采用克里格(kriging)插值算法和規則網格數字高程模型(DEM)開發了等高線生成模型,自主設計了分布光度計燈具配光曲線系統,能快速生成平滑的等光強圖、等照度圖,實現光度數據的圖形化;結合模塊化設計,使用三維圖形來表示燈具的光強分布,更加直觀的得到燈具在各個方向上的光強分布,并能被動或自動地進行全方位旋轉。


二、主要應用


1、用于各種LED(半導體照明燈具)、道路燈具、投光燈具、室內燈具、戶外燈具的配光性能及燈具的多種光度參數精確測試。


2、測量參數包括:空間光強分布、空間等光強曲線、任意截面積上的光強分布曲線(可分別用直角坐標或極坐標系顯示)、平面等照度分布曲線、亮度限制曲線、燈具效率、眩光等級、上射光通比、下射光通比、燈具的總光通量、有效光通量、利用系數,以及電參數(功率、功率因數、電壓、電流)等。


三、工作原理


采用固定探測器、旋轉燈具法測量原理。測量燈具安裝在兩維旋轉工作臺,通過激光瞄準器的激光束,使燈具的發光中心與旋轉工作臺的旋轉中心重合。當燈具繞垂直軸轉動時,與旋轉工作臺中心處于同一水平高度的探測器測量該水平面上的各個方向的光強值。當燈具繞水平軸轉動時,則探測器測量垂直面上各方向的光強值。垂直軸和水平軸均可在±180°或0°-360°范圍內連續旋轉。根據測量燈具得到燈具在各方向上的光強分布數據后,計算機即可計算出其他光度參數及配光曲線。


為了保證燈具安裝穩定,根據不同的測量坐標系,該系統可分為以下兩種結構:


A、雙立柱結構(B-β和A-α平面坐標系)


  主要用于測量投光燈、泛光燈燈具等。安裝燈具時,使燈具的發光中心與旋轉工作臺的旋轉中心一致。在B-β坐標系中,燈具軸與旋轉工作臺的水平軸重合。在A-α坐標系中,燈具軸與旋轉工作臺的水平軸垂直。


B、單立柱結構(C-γ平面坐標系和圓錐面坐標系)


主要用于測量筒燈、格柵燈等室內燈具及LED路燈等戶外燈具。安裝燈具時,使燈具的發光中心與旋轉工作臺旋轉中心一致。燈具的光軸與旋轉工作臺的水平軸重合。

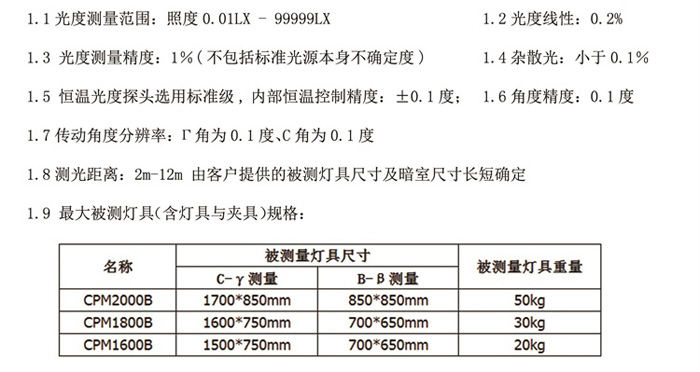

四、 技術特性


五、豐富強大的測試功能


       設計了分布光度計燈具配光曲線系統,能快速生成平滑的等光強圖、等照度圖,實現光度數據的圖形化,并采用了三維圖形來表示燈具的光強分布,可直觀地顯示全方位的光強分布。


1)   主要測試項目(通過測試控制軟件實現)

光強分布曲線、各角度光強數據、有效發光角、光束角、總光通量、區域光通量(表)、上射光通量、下射光通量、燈具效率、等照度圖、等光強圖、利用系數、亮度限制曲線、眩光等級、最大允許距高比、燈具概率曲線、有效平均照度曲線、電壓、電流、功率、功率因數、頻率等。

2)   符合國際標準要求的測控軟件:測試結果能直接以IESNA等國際通用的標準格式文件輸出,輸出數據文件能直接用作常用的國際通用的照明設計、燈具設計軟件的輸入數據。測試結果還可打印成詳細的報表。

3)   配機載精密激光對準系統及水平和垂直方向的十字激光對準裝置,安裝被測燈具時以精確燈具中心;

4)   采用精密貴金屬導電滑環技術,避免傳統儀器轉動時繞線,支持連續轉動;

5)   燈臂設計考慮減少擋光;

6)   現場線控裝置,用于兩軸轉角的人工調控;

7)   快/中/慢掃描速度可選擇,測試速度:1/10—1 轉/分;

8)   轉臺有緊急停車功能;

9)   控制臺(電腦)到轉臺控制線長:10米(或按客戶要求設計);

10)  裸光源、投光燈、室內燈、道路燈等專用測試夾具供客戶選擇購買。


六、技術培訓(全方位、一體化的技術培訓方案)


1)燈具光度學基礎知識

2)系統原理與結構

3)實際測量操作(硬件和軟件)

4)系統維護


七、設備的設計標準


CPM-1600B分布光度計的結構、技術參數、測量操作步驟及數據處理軟件符合下列標準要求:


3.1 CIE Pub. NO.70, “TheMeasurment of Absolute Luminous Intensity Distributions”

3.2 CIE DIV.Ⅱ-TC10, “Photometry of Luminaires”

3.3 CIE Pub.NO.76, “Photometry-theCIE Sytstem of Physical Photometry”

3.4 CIE 121-1996 “ThePhotometry of Goniophotometer of Luminaries”

3.5 IESNA LM-75 “GoniophotometerTypes and Photometric Coordinates”

3.6 IESNA LM-79 “Electrical and Photometric Measurements ofSolid-state Lighting Products”

3.7 IESNA-1971(73-96),“IESPractical Guide to Photometry”

3.8 IESNA 61341 “Method of Measurement of Center Beam Intensityand Beam Angle(s) of Reflector Lamp”

3.9 GB/T 9467-2008,“室內燈具光度測試”

3.10 GB/T 9468-1988, “道路照明燈具光度測試”

3.11 GB/T 7002-2008,“投光照明燈具光度測試”

3.12 LB/T 001-2008 “整體式LED路燈的測量方法”

3.13 GB/T 24824-2009 “普通照明用LED模塊測量方法”
