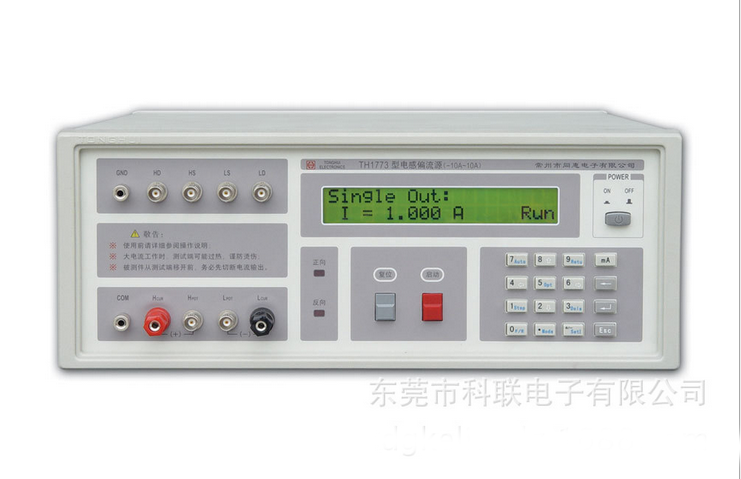

TH1773型直流偏置電流源 元器件參數測試儀器 范圍-A-10A
性能特點
■ 微處理器控制
■ 帶背光20×2大字符LCD顯示
■ 低附加誤差，頻率響應范圍寬
■ 電流自動或手動掃描輸出
■ 單點、多點掃描、等分掃描三種電流輸出模式
■ 可長時間大電流輸出
■ 可選GPIB和RS232接口
■ 用戶數據自動保存
■ 強沖擊保護能力，防止損壞LCR表
簡要介紹
TH1773型直流偏置電流源（也稱直流磁化電源）主要用于電感,變壓器線圈進行電感測量時施加直流偏置電流，對該類儀器除需達到所需電流外，還需有對電感量測量影響小，頻率響應寬（疊加直流電流時可使用高頻LCR表進行測量）等要求。該產品通過微處理器控制，采用自動電流平衡原理進行交直流疊加及電流的穩定，可正向或反向輸出0－10A(TH1773)范圍的恒定電流,該產品產生的附加誤差小，頻響得到大幅提升，大大拓寬了磁芯電感器的偏流測試中的應用范圍。直接受控于TH2816A/TH2817A/TH2818/TH2819及多點電流掃描輸出功能為方便地進行磁性材料分析提供了良好的解決方案。
技術參數
型號 | TH1773 |
電流范圍 | -10A-10A |
電流分辨率 | 200mA量程：0.1mA2A量程：0.001A6A/10A/20A量程：0.01A |
電流精度 | ±1%+3個字 |
電流輸出方式 | 單點電流、多點輸出、均分輸出 |
頻率響應范圍 | 50Hz-200kHz |
阻抗范圍 | ωL<2kΩ, L<8/I(H) |
輸出電壓范圍 | 0-8V |
基本阻抗精度 | ≤1% |
掃描方式 | 手動、自動（可回掃） |
掃描點數 | 2-15點，正掃或回掃 |
延時時間 | 0-99秒可設定 |
預熱時間 | 20分鐘 |
存儲器 | 5組儀器內部設定存儲（僅TH1775） |
接口（選件） | RS232C |
以上RS232C接口僅用于與LCR表連接 |
